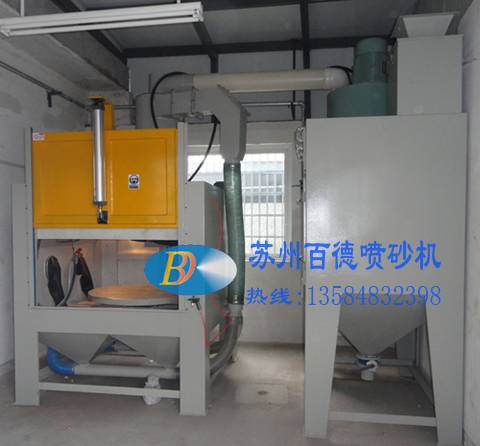

????????? 1313-6A轉盤式自動噴砂機

BD-1313F-4A臺車轉盤普壓式手動、自動噴砂機設計方案

• 方案概述：本公司是一家集表面處理和高新技術研究開發、設計、制造、銷售為一體的現代化企業，同時也是同行業較早的制造商，已有18年的噴砂機制造經驗，本方案是根據用戶產品而專門設計的普壓式臺車轉盤自動、手動噴砂機，可滿足對工件表面進行清除附著物、氧化皮、舊的漆層、涂層等要求。

本套設備主要由主機、蜂窩式回砂系統、氣動臺車系統、噴槍直線行走系統、噴槍擺動系統、電動轉盤系統、噴槍控制系統、氣動門系統、旋風分離器、一級旋風除塵器、濾芯式除塵系統、電氣系統、空氣壓縮機（用戶自備）、控制箱等組成。本機配置4支普壓式噴槍，噴嘴直徑φ8mm，材質：高耐磨碳化硼。

在噴砂加工前，工人用起重設備或人工把工件搬放在氣動臺車轉盤中心上，操作工人將按自己工件的規格定位裝置固定好工件，將按鈕旋到自己需要的功能上，工作流程如下。

“自動檔”?開關打到自動擋上、約移動機構沒有停留在運行原點上話，直線移動機構首先會自動返回原點后才會自動運行如下工作，回砂除塵風機自動運行起動、設定好轉盤旋轉的工作頻率、設定好噴砂直線移動的工作頻率、設定好噴砂擺動工作頻率、(工作頻率是指電機運轉的速度快慢)，工件噴砂的時間根據客戶產品表面要求來定，噴砂時間技術參數只能按每個工件在現場自己測試來定。操作工人確認工件安放在臺車轉盤中心定位線圈上、確認設備氣動臺車周邊安全狀態下、按動氣動臺車進艙按鈕、氣動臺車慢步自動進艙、氣動臺車進艙到位后、氣動門自動慢慢往下關閉、氣動門自動關閉到位后、轉盤帶動工件低速勻速轉動，直線穩動機構慢慢往前行走移動、在直線移動工作時、噴槍擺動機構同時也帶動噴槍作扇形擺動工作噴砂，當移動機構行到不需要噴砂點時、噴砂工作自動停止、吹凈工作自動打開、在移動機構返回原點時順便同時吹凈工件表面的部分粉塵，移動機構返回原點后，轉盤旋轉機構、擺動機構、吹凈工作自動停止，吹凈停止后、吸塵延時一分鐘左右，氣動門自動打開，臺車自動退出艙外，一個自動運行程序工作完全，工人用起重設備或人工將工件吊離噴砂機轉盤，噴砂一個周期循環工作結束。自動噴砂工作時可以關閉直線移動和噴槍擺動運行動作，直線移動和噴槍擺動動作關閉后，就是實現自動定位噴砂加工了。

“手動檔”?每個功能獨立分開控制，主要作用是方便手動噴砂操作和檢修維護設備用，(1)點動手動按鈕(手動工作開始)，(2)點動轉盤旋轉按鈕(轉盤慢速旋轉工作開始)，(3)點動直線移動按鈕(直線移動工作開始)，(4)點動噴槍擺動按鈕(噴槍擺動工作開始)，(5)點動氣動開門按鈕(氣動門自動打開)，(6)點動氣動門關門按鈕(氣動門自動關閉)，(7)點動除塵風機運行按鈕(除塵風機運行)，(8)點動氣動臺車(氣動臺車自動運行工作)。注:氣動門和臺車運行機構工作做了互相連鎖控制，工作性能請看以后的說明書。
