9080-2A圓鋸片專用自動噴砂機噴砂機簡要說明

一、圓鋸片專用自動噴砂機適用范圍

圓鋸片專用自動噴砂機配制為兩用噴砂方式：

1.可對圓盤形狀的工件邊緣作自動噴砂；

2.可對其他形狀的工件進行手動噴砂。

噴砂介質：36#-100#氧化鋁砂。

二、圓鋸片專用自動噴砂機噴砂加工方式：

1.自動噴砂時工人將工件放入傳動軸上，擰緊螺母，設定好噴砂時間，關上艙門，噴槍開始對工件進行自動噴砂。

2.噴砂時間到，傳動電機停止轉動，噴槍停止工作，打開艙門，取下工件，重新裝上待加工工件。

三、圓鋸片專用自動噴砂機本機特點

1.配置有旋風分砂器，能將可用的磨料和無用的粉塵分離，使得噴砂效果前后一致。

2.配置有一級旋風除塵器，能有效回收約80%的粉塵，減小粉塵對濾芯的壓力，使濾芯使用壽命更長。

3.配備二級濾芯除塵箱，過濾精度≤5um，能有效過濾99.9%的粉塵，排放濃度≤20mg/m3,排放廢氣達到國家環保要求，符合國際ISO9001：2000標準。

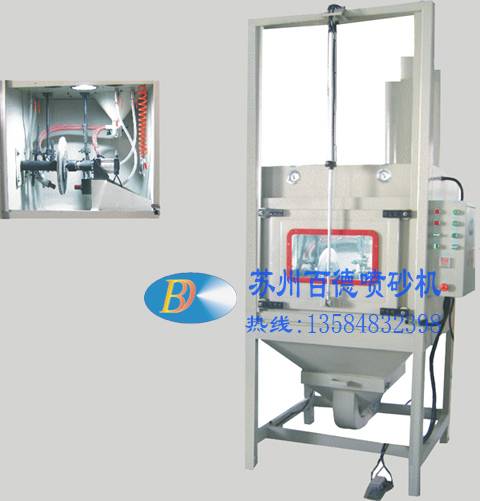

四.圓鋸片專用自動噴砂機主要結構（見附圖）

1.機器外殼

采用2mm/3mm厚鋼板焊接而成，內外表面噴漆處理，內襯橡膠板。

機器外形尺寸：1100（長）×1300（寬）×2100（高）（mm）

主機外形尺寸：900（長）× 800（寬）×1700（高）（mm）

2.工件轉動裝置

采用低速電機傳動旋轉軸，電機功率90W。

3.噴槍組

噴槍數量2支，噴嘴孔徑φ8mm.材料：碳化硼

4.壓縮空氣源

壓縮空氣進入本機后，由壓力調節器調節壓力，壓力表顯示其數值。（要求客戶提供壓力為7-8bar，流量為2m3/min的干燥、潔凈常溫下的壓縮空氣）。

5.圓鋸片專用自動噴砂機除塵系統

配備一級旋風除塵器和二級濾芯除塵箱，排放粉塵達到國家環保要求。

清灰方式：手動脈沖反吹灰。

除塵電機功率：550W

除箱外塵形尺寸：φ500×1300（mm）

6.電器系統

傳動電機：400W

除塵電機：2.2kW

照明及控制電器：60W

總功率：約3kW
