三、液體自動噴砂機噴砂工藝流程：

固定轉盤式液體自動噴砂機在噴砂加工時，工人只進行開關機和裝卸零件操作，其工藝流程如下：加工開始前，液位是否足夠，砂位是否足夠，(水與砂的比例是：在50公斤水中加磨料8~15公斤)符合要求后開啟自動控制系統→砂泵、轉盤、電機啟動→人工將工作艙門打開，操作人員把工件放在轉盤的工裝夾具上→關閉艙門，把開關選擇到自動的擋位上，首先設置好轉盤旋轉和噴槍水平移動的速度，設置好工件噴砂的時間， (噴砂的時間由時間計時器控制 )，全部要求設置好后，按自動運行啟動開關，轉盤電機旋轉、砂泵電機啟動、噴槍自動啟動作扇形擺動工作→對工件表面進行噴砂處理→噴砂的時間到達后→噴槍自動關閉、砂泵電機、轉盤轉動停止工作，工人開門裝卸工件→系統進入下一個循環。

四、液體噴砂機本機結構：(見設計方案圖)

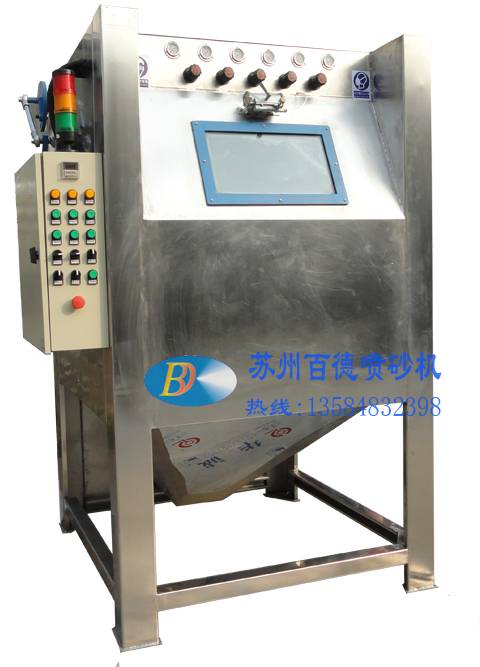

1、液體自動噴砂機主機：機器外殼:

液體自動轉盤式噴砂機機殼采用304/ 2mm厚的優質不銹鋼板焊接而成,

外形尺寸：1000X1000X1900mm ?轉盤直徑：φ300mm

（2）、液體自動噴砂機轉盤轉動機構：

轉盤φ300mm、主軸、軸承、軸承座、滾子鏈、齒輪減速電機、電機支座、定位裝置等組成。轉盤采用5mm的不銹鋼制作而成；減速機采用為臺灣城邦電機。電機功率為：0.4KW，電機轉速由四方變頻器控制。

4）、噴槍：

噴砂艙內配置4支噴槍。噴槍殼體材料采用聚胺脂制成，配備￠8X￠20X55mm的優質耐磨碳化硼噴嘴,每支噴槍啟動采用開關/電磁閥獨立控制，根據噴砂工件加工要求可以啟動所需噴槍數量。

（5）、磨液池：

由3mm的不銹鋼板焊接而成，外表面噴漆處理，工作艙內設置有過濾網, 防止工件或者較大雜物掉入料艙內，堵塞噴槍而影響正常的工作。

（6）、液體自動噴砂機噴槍擺動方式：

噴槍擺動采用扇形偏心輪方式擺動，噴槍擺動弧形大小可以人工調節偏心輪中心點，噴槍距離、角度和位置完全可以根據用戶的產品需要進行調控。，噴槍擺動速度由四方變頻器控制。噴槍擺動電機采用臺灣城邦牌三相齒輪減速電機，功率為0.4kw。
